「磷美修补新材料」使用说明

一、产品分类

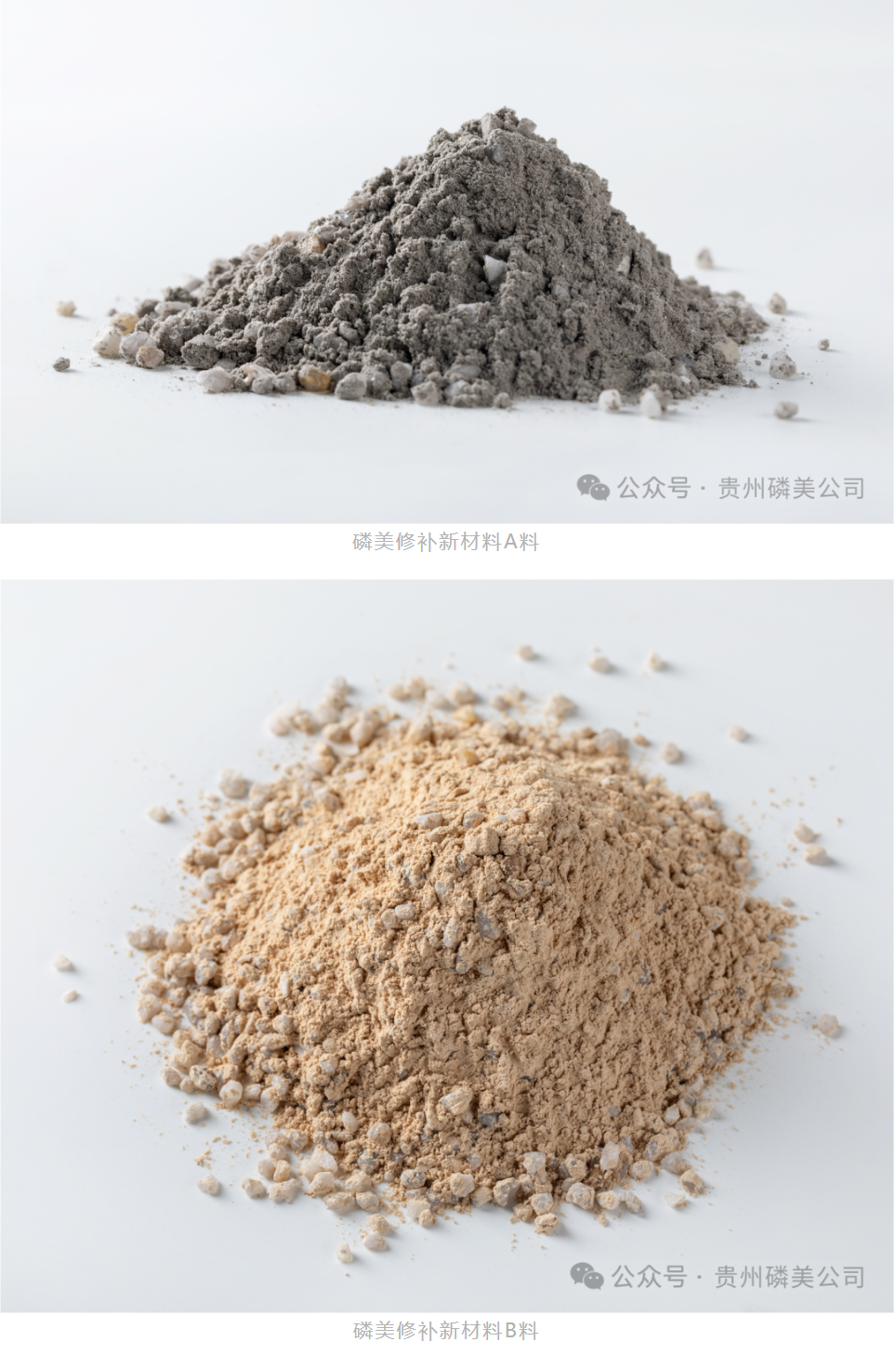

产品分为超早强型（U型）与早强型（R型）。产品包装分为双组份，以A、B标识，每袋25kg，A料：B料严格按照1：1复配使用。

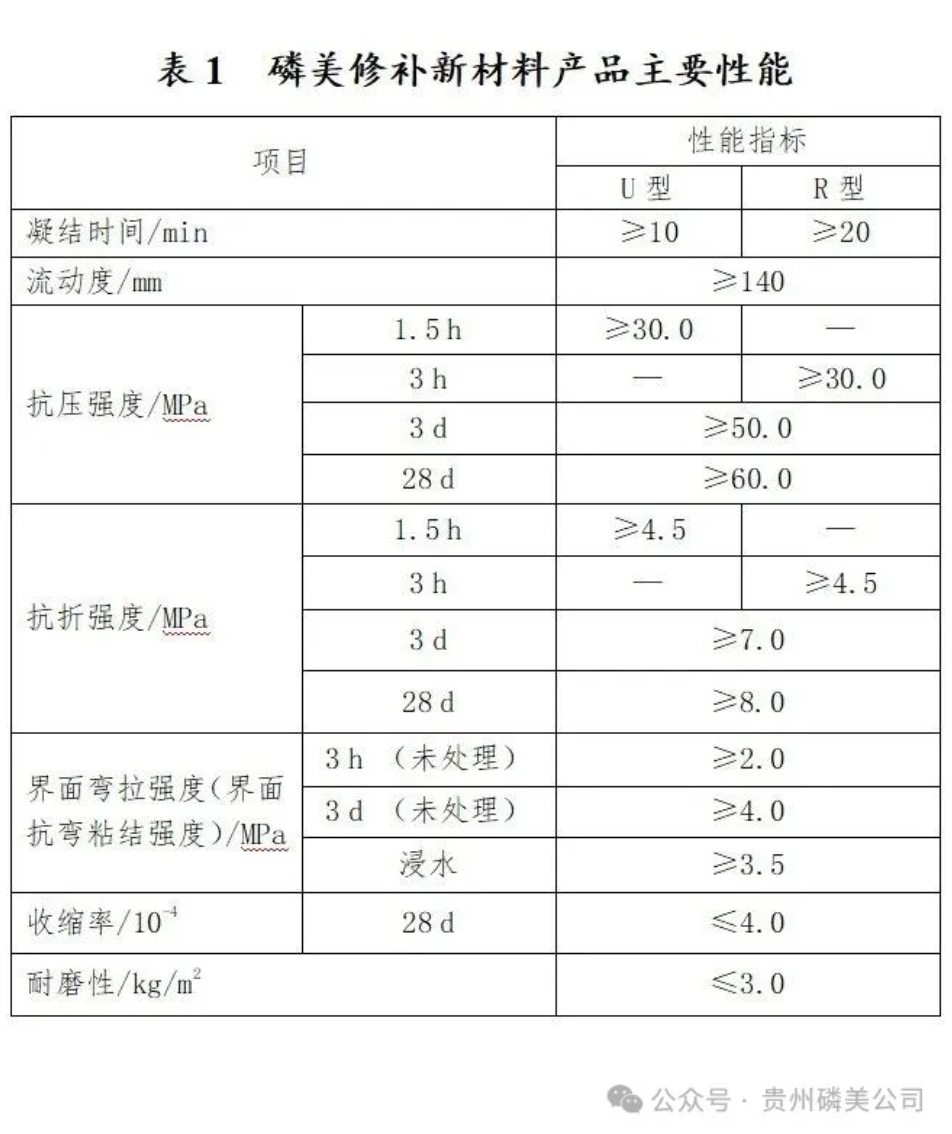

特别提醒：表1中为产品在标准条件下达到的最低指标，实际中强度发展通常会高于表1指标，通常1、2小时内强度可达到40～50MPa。当然低温或有些情况下强度发展会低于表1的指标。

二、产品使用方法

（一）基层要求及处理

1.薄层修补厚（厚度小于40mm）的基层处理要求：采用铣刨机铣刨拉毛处理修补基面，达到整体露出坚实基面，并冲洗干净、晾干（或风机加速吹干），被修补基面达到坚固、粗糙、干净、干燥。

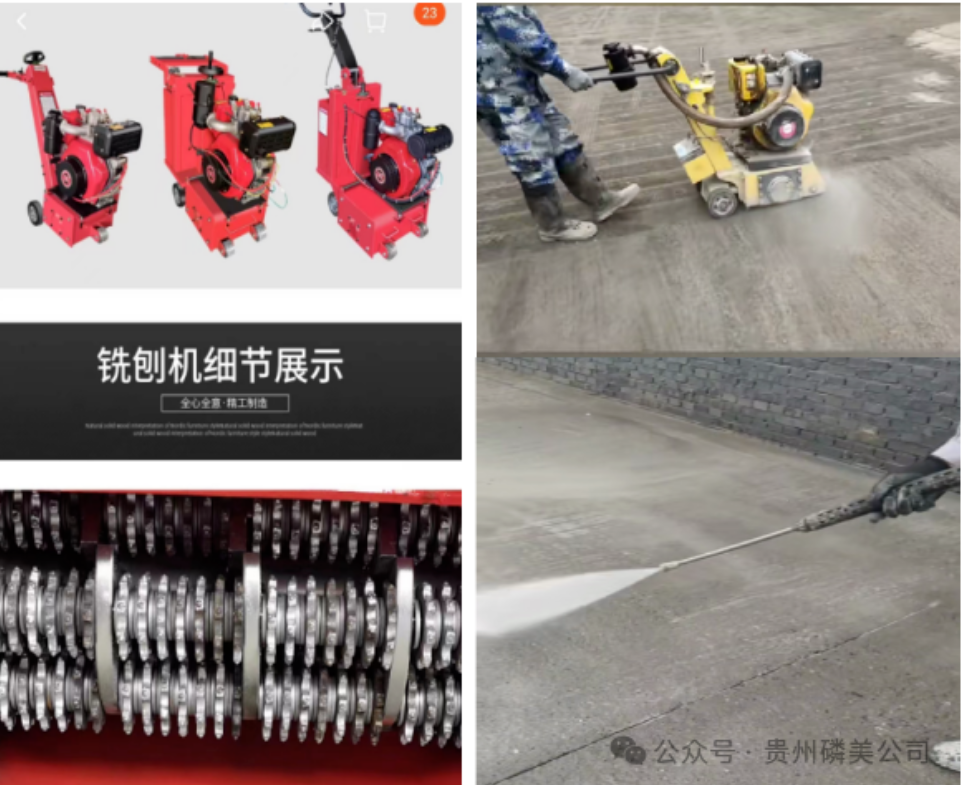

图1 对混凝土基面进行洗刨拉毛并用高压水枪冲洗干净

2.厚层修补（厚度大于40mm）的基层处理要求：切割处凿除混凝土、岩石等被修补部位，整体露出坚实基面，并采用高压水枪冲洗或高压气枪清理干净，被修补基面达到坚固、粗糙、干净、干燥。

（二）材料配比

硬化后材料密度约为2400 -2450kg/m3，固体粉料用量约为2250 kg/m3。用水量为总质量（A料+B料）的6.0%-8.0%（具体值见出厂检验报告），由于不同温度和条件使用下用水量不一样，负温（低于零度）和高温下（大于30℃）的用水量咨询技术服务人员。

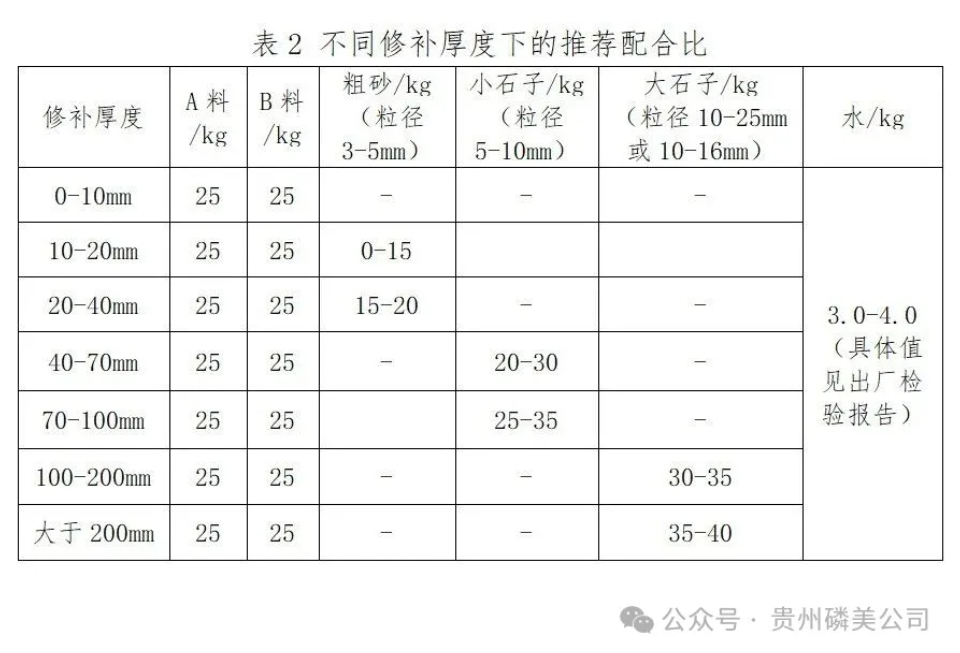

此外，不同修补厚度下石子用量不一样（推荐用量见表2）,试配确定具体用量。石子推荐采用花岗岩、玄武岩碎石，禁止采用石灰石碎石，因为石灰石会与磷美修补新材料反应并产生气泡和降低强度。搅拌用水应符合普通混凝土搅拌用水质量。

（三）搅拌方式

1.直接使用（不加石子）

用量较小（或一次拌料小于50 kg）时，可采用手提式搅拌机；用量较大时，应采用强制式卧轴搅拌机。投料顺序为：一次性投B料和A料，干拌合1分钟混匀，加入规定用水量，拌合3～4分钟后。特别注意：磷美修补新材料加水后需要搅拌一定时间才会成浆，一开始表现较为干涩是正常现象，稍加搅拌后即会成浆。

2.混凝土形式使用（添加石子）

可采用强制式搅拌机、自落式搅拌机或混凝土搅拌车，一次性投料拌合，干混30秒均匀后，再加水搅拌，搅拌时间控制3～4分钟，搅拌好后立即浇筑使用。
建议整包使用A、B料，如少量使用应按照1:1取料，随配随用，及时清理搅拌设备等工器具。

（四）收面和养护

1.收面：应随时注意抹面收光，用平刀、消泡滚筒等工具消除气泡、压实、抹平、清光，提高表面质量，临近凝结时禁止撬动，也不宜用力压实。可采用塑料消泡滚筒进行收面，临近凝结时停止。

2.养护：在高温和低温施工下，终凝后可采用覆膜、覆盖等简单措施养护1～2小时，并保护其不受外力挤压。严禁洒水养护。

三、注意事项

1.根据不同使用环境温度，选择对应温度下的产品，防止凝结时间过长或过短，影响早期强度和施工时间。超出使用温度范围的产品不得使用，需要验证满足要求后使用。

2.严禁在磷美胶凝新材料中掺入任何外加剂、外掺料、随意增加用水。不得与其他厂家的材料混用。

3.本产品的凝结硬化快，每次拌料宜在10分钟内用完。

4.如未采取有关措施，本产品不宜在雨天施工。

5.负温和高温下使用，请咨询本产品的技术人员，夏季施工时应注意保持所有原材料处于阴凉状态。

6.本产品存放注意防潮，应放于通风干燥的仓库内，保质期6个月。

7.联系我们获取技术支持，联系方式0851-82211138、13639030455。
